Сборка RBS 3418 в аппаратной


Все работы с БС необходимо призводить в специальном антистатическом браслете, для предотвращения повреждения чувствительных электронных компонентов!

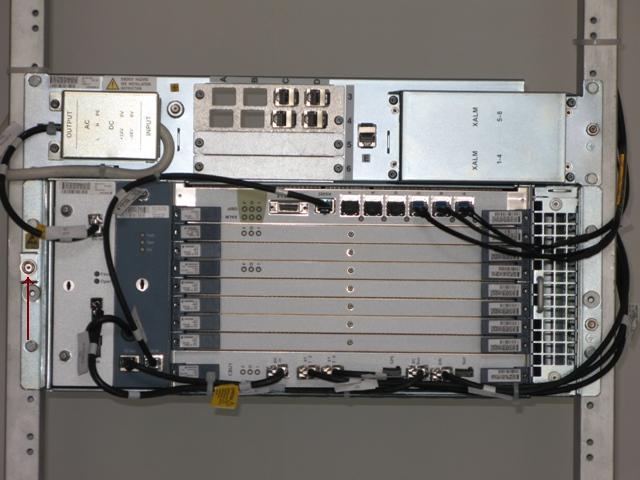

Точка присоединения антистатического браслета указана на фото:

Установка БС в 19" стойку


1. Установите закладные гайки(по 2 с каждой стороны 19" стойки как показано на рисунке).
2. Аккуратно поместите MU в 19" стойку, выровняйте её, и прикрутите используя по 2 болта М6х16 с каждой стороны.
2. Закрутите болты отвёрткой используя насадку T30 Torx с усилием 5Нм.

Примечание: В случае установки MU в нестандартную 19" стойку(под болты M5) используйте болты М5х16, с шайбами 5мм.

Установка CF(Connection Field)

В данном разделе описана процедура установки CF следующая за установкой MU. Следующие интерфейсы располагаются на CF: Примечание: Кабели, идущие от CF к MU уже подключены со стороны CF на заводе изготовителе. Их необходимо только проложить, и подключить со стороны MU.

Установка CF(Connection Field) в 19" стойку

1. Установите закладные гайки(по 2 с каждой стороны 19" стойки как показано на рисунке).

2. Отсоедините защитную крышку с блока подключения питания, открутив M4 болты используя насадку T20 Torx.
3. В случае подключения внешних аварий к XALM интерфейсу отсоедините зацитную крышку блока XALM открутив M4 болты используя насадку T20 Torx.

4. Кабели, соединяющие интерфейсы CF с MU зафиксированы для транспортировки на заводе-изготовителе. Кабель питания и кабель подкючения внешних аварий(опционально) с передней стороны CF, кабель для кодключения к RBS(Ethernet) и трансмиссионые кабели с тыльной стороны. Необходимо удалить кабельные стяжки, и проложить провода.
5. Проложите трасмиссинооые кабели и кабель кодключения к RBS(Ethernet) с тыльной стороны CF и закрепите их стяжками как показано на рисунке. Выведите кабели через специальную выемку в правом верхнем углу CF.
Примечание: В случае прокладки STM-1 оптических кабелей - минимальный радиус изгиба 35мм.

6. Аккуратно поместите CF в 19" стойку, выровняйте её, и прикрутите используя по 2 болта М6х16 с каждой стороны.
7. Закрутите болты отвёрткой используя насадку T30 Torx с усилием 5Нм.
Примечание: В случае установки CF в нестандартную 19" стойку(под болты M5) используйте болты М5х16, с шайбами 5мм.
Примечание: После установки CF в стойку убедитесь, что кабели, проложенные в п.5 не зажаты и легко доступны.
8. Проложите кабели и зафиксируйте их стяжками как показано на рисунке

Заземление CF(Connection Field)

1. Найдите M8 болты заземления с правой стороны CF и MU и открутите болты ключом на 13.
2. Подключите кабель заземления к болтам, согласно рисунку. Шайба должна быть расположена между кабельным наконечником заземляющего кабеля, и гайкой. Затяните гайку ключом на 13 с усилием 15Нм.

Подключение БС

Заземление БС

Главная точка заземления MU находиться на CF. CF соединяется с MU отдельным кабелем заземления(см. п.Заземление CF)
1. Проложите кабель заземления от ГЗЩ аппаратной до точки заземления на CF.
2. Открутите ключём на 13 гайку М8 как показано на рисунке.
3. Подключите кабель заземления. Шайба должна быть расположена между кабельным наконечником заземляющего кабеля, и гайкой. Затяните гайку ключом на 13 с усилием 15Нм.

Подключение кабелей от CF к MU

Кабели, идущие от CF к MU уже подключены со стороны CF на заводе изготовителе. Их необходимо только проложить, и подключить со стороны MU. В данной секции описано как это сделать.
Следующие кабели должны быть подключены к MU:

Подключение кабеля питания

Вам необходимо соединить кабель питания подключнный к CF к точке подключения на MU. MU доставляется с одним из следующих блоков питания: Для подключения кабеля питания к PDU сделайте следующее:
1. Вставьте кабель в указанный разьём, и защёлкните его, как показано на рисунке:

Для подключения кабеля питания к PSU сделайте следующее:
1. Вставьте кабель в указанный разьём как показано на рисунке. Вставьте разъём с необходимым усилием, чтобы он случайно не отсоединился.
Подключение кабеля питания к PSU +24V DC

Подключение кабеля питания к PSU 100~250V AC

Подключение кабеля внешних аварий

Данный раздел находиться в разработке

Подключение LAN кабеля для подключения к RBS

Для подключения LAN кабеля к LAN интерфейсу на CBU(Central Base Unit)сделайте следующее:
1. Вставьте кабель в указанный разьём, и защёлкните его, как показано на рисунке:

Подключение трансмиссионных кабелей

Выбор инструкции зависит от используемого типа трансмиссионных плат и интерфейсов. Следующие типы трансмиссий возможны:
Подключение E1/T1/J1 трансмиссионных кабелей: E1/T1/J1 трансмиссионные кабели могут подключаться к соответствующим разёмам на CBU(до 4х потоков), и к опциональным платам расширения ET-MC1 или ET-PSW.
1. Вставьте кабель в указанный разьём на CBU, ET-MC1 или ET-PSW и защёлкните его, как показано на рисунке:


Подключение коаксиальных трансмиссионных кабелей E3/T3 (ET-M3):
Примечание: В случае использования 75W трансмиссонных потоков RBS должна быть укомплектована BNC коннекторами.
1. Вставьте кабель в указанный разьём, как показано на рисунке:

(это не ошибка, в оригинале действительно 2 одинаковых картинки, да и на самом деле данное подключение выглядит одинаково)

Подключение STM-1 оптоволоконных трансмиссионных кабелей(ET-MC41s):
Примечание: Кабели оптоволоконные, с ними необходимо обращаться аккуратно.
Примечание: Минимальный радиус изгиба оптоволоконного кабеля - 35мм.
STM-1 трансмиссионные кабели необходимо присоединить к соответствующим интерфейсам ET-M4. Для подключения STM-1 трансмиссионных кабелей сделайте следующее:
1. Аккуратно извлеките оптические разъёмы из защитной крышки, так чтобы к ним был доступ по отдельности.
2. Удалите защитные колпачки с коннекторов на кабелях и на плате.
3. Убедитесь что коннекторы на кабелях и на плате не загрязнены.
4. Вставьте кабели в соотвествующие позиции как показано на рисунке.
5. Установите обратно защитную крышку кабелей, так чтобы она выровнялась соответственно передней части MU, и закрутите её защитные болты с усилием 0,7Нм используя насадку T20 Torx.

Подключение трансмиссии БС к трансмиссоинному оборудованию.

В данной секции описано как подключить БС к трансмиссионому оборудованию. Внешние трансмиссионные кабели подключаются к разъёмам на CF. Кабельные соединения зависят от конкретного типа трансмиссии, используемого на данном сайте.
Выбор инструкции зависит от типа трансмиссии: Примечание: Перед подключением любого типа трансмиссии, удалите защитные колпачки с разъёмов

Подключение трансмиссионных кабелей, витая пара, 120W сбалансированная

Витая пара, 120W используется для передачи траффика через E1/T1/J1 каналы. Для подключения 120W витой пары к БС выполните следующие действия:
1. Вставьте кабели в указанные разьёмы на CF, как показано на рисунке:

Подключение коаксиальных трансмиссионных кабелей, 75W не сбалансированная

Коаксиальный кабель 75W используется для передачи траффика через E1/T1/J1 каналы. Для подключения 75W коаксиального кабеля к БС выполните следующие действия:
1. Вставьте коаксиальные кабели к BNC коннекторам на CF, как показано на рисунке:

Примечание: На рисунке изображена возможная конфигурация с 12ю E1/T1/J1 портами, подключенными к CBU и ET-MC1 платам

Подключение трансмиссионных кабелей, STM-1 оптоволокно

Примечание: Кабели оптоволоконные, с ними необходимо обращаться аккуратно.
Для подключения STM-1 оптоволоконного кабеля к БС выполните следующие действия:
1. Удалите защитные колпачки с коннекторов на кабелях и на плате.
2. Убедитесь что коннекторы на кабелях и на плате не загрязнены.
3. Вставьте кабели в соотвествующие позиции как показано на рисунке.

Подключение оптических кабелей(от RRU).

Примечание: Кабели оптоволоконные, с ними необходимо обращаться аккуратно. Запрещается касаться торцевой части оптического коннектора. Защитные колпачки можно удалять только для подключения.
Примечание: Минимальный радиус изгиба оптоволоконного кабеля - 100мм. Минимльно допустимый радиусь изгиба отдельного волокна - 60мм. Не изгибайте оптоволокно по минимальному радиусу!
Примечание: Если установка требует протяжки кабелей, максимальное услие на приложенное к кабелю - 400Н. Правильное и неправильное присоединение протяжного троса изображено на рисунке:

Для подключения оптоволоконных кабелей к OBIF 2 или OBIF 4 платам на MU выполните следующие действия:
1. Удалите защитные колпачки с коннекторов на кабелях и на плате.
2. Убедитесь что коннекторы на кабелях и на плате не загрязнены.
3. Вставьте кабели в соотвествующие позиции как показано на рисунке.

Подключение питания.

Примечание: Всегда подключайте заземление перед подключением питания!
Блок для подключения -48V DC, +24V DC питания расположен на CF(Connection Field), как показано на рисунке:

Следующие типы источников питания поддерживаются: Для подключения к -48V DC, +24V DC, или 100~250V AC источнику питания выполните следующие действия:
1. Убедитесь что внешний DC(AC) источник отключен перед подключением кабелей.
2. Зачистите внешнюю изоляцию кабеля на подходящую длинну.
3. Зачистите кабели на 5-6мм
4. Присоедините кабели к винтовым клеммам как показано на картинке. Затяните винты клемм с усилием 0.8Нм Примечание: Убедитесь, что полярность подключения кабеля питания соблюдена!
Подключение -48V DC питания:

Подключение +24V DC питания:

Подключение 100~250V AC питания:

Примечание: При присоединении 100~250V AC питания провод "земля" должен быть длиннее двух других для большей безопасности подключения!
5. Притяните кабельной стяжкой кабель питания как показано на рисунке. Оставьте небольшой запас кабеля перед точкой фиксации для предотвращения случайного отсоединения кабеля.
Фиксация кабеля питания -48V DC:

Фиксация кабеля питания +24V DC:

Фиксация кабеля питания 100~250V AC:

Установка защитной крышки

Чтобы установить защитную крышку на блок подлкючения питания выполните следующие действия:
1. Установите защитную крышку на блок подлкючения питания и прикрутите её к CF двумя болтами M4, как показано на рисунке. Затяните болты используя отвёртку T20 Torx.

Подключение к RBS.

Для подключения к RBS через Site LAN интерфейс на CF выполните следующие действия:
1. Подключите сетевой кабель(витая пара, RJ45) к разьёму на CF, и защёлкните его как показано на рисунке.

Перед уходом с сайта.

Перед уходом с сайта:
1. Подметите аппаратную, и уберите все объекты, такие как бумажки, изоляция, и т.д.
2. Избавьтесь от коробок и упаковочных материалов согласно локальным законам(утилизация и т.д.)
3. Заполните Установочный Чеклист и Тест АФУ
4. Сообщите о любых затруднениях согласно локальным требованиям
5. Отдайте документацию лицу, ответственному за строительство БС.
6. Заприте дверь и сдайте сайт на охрану.

Окружающая среда

Ericsson крайне озабочен состоянием окружающей среды, поэтому было бы здорово если бы Вы тоже озадачились этим вопросом. Отсортируйте отходы после монтажа по трём группам - пластик, бумага/дерево, и металл, для того чтобы они могли быть переработаны согласно локальным требованиям.

С Уважением,
Imk.
